Elekronika praktyczna - Rezystor - Kod barwny


Oprócz wielu zalet kodu barwnego (paskowego) jest jego kila wad. Jedną z istotnych jest niejednoznaczność barw. W związku z tym, aby wykluczyć możliwość pomyłki np. koloru pomarańczowego z żółtym lub czerwonym. Kod barwny rezystorów powinno się odczytywać przy świetle dziennym (białym).
Kod barwny rezystorów składa się z 4 lub 5 pasków. ostatnim paskiem jest pasek tolerancji, który dla tolerancji 20% może zostać pominięty (kod trzypaskowy), czyli brak ostatniego paska określa tolerancję 20%.


Kolor paska Pierwsza cyfra Druga cyfra Trzecia cyfra* Mnożnik Tolerancja + [%]
Srebrny
Złoty
Czarny
Brązowy
Czerwony
Pomarańczowy
Żółty
Zielony
Niebieski
Fioletowy
Szary
Biały
Brak paska
-
-
-
1
2
3
4
5
6
7
8
9
-
-
-
0
1
2
3
4
5
6
7
8
9
-
-
-
0
1
2
3
4
5
6
7
8
9
-
0,01
0,1
1
10
100
1000
10000
100000
1000000
10000000
100000000
1000000000
-
10
5
20**
1
2
-
-
0,5
0,25
1
-
-
+ 20**

* - trzecia cyfra jest tylko w kodzie pięciopaskowym
** - w zależności od producenta oznaczenia różnią się.

Rezystory do montażu powierzchniowego SMD  opisywane są w kodzie cyfrowym, analogicznie do barwnego np. rezystor o wartości 1kom będzie opisany jako 102 - brązowy, czarny, czerwony.

poniedziałek, 7 listopada 2011

Elektronika praktyczna - Naprawa wtyczki klawiatury PS2


Dzisiaj w elektronice praktycznej opiszę jak naprawić klawiaturę którą siłą wyrwano ze złącza PS2, w wyniku czego została uszkodzona wtyczka.

potrzebne narzędzia:
ostry nóż, wąskie płaskoszczypce,  nożyczki lub obcinaczki, lutownica, glutownica lub maszynka do silikonu.
Materiały:
cyna, kalafonia, taśma izolacyjna, klej do glutownicy lub sylikon (raczej silikonu nie polecam ponieważ nie jest on przyjazny dla miedzi)

Jeśli mamy wszystko co potrzeba to zaczynamy.

Rys1 elektronika praktyczna. Uszkodzona wtyczka.

Na fotografii widać rodzaj uszkodzenia którym się zajmiemy.
Rys2 elektronika praktyczna. Z bliska.

Najpierw musimy rozciąć wierzchnią powłokę wtyczki tak aby nie naruszyć wewnętrznej części w której zalane są przewody. (tutaj uwaga na paluchy).
Rys3 elektronika praktyczna. Rozcinanie

Po dokładnym rozcięci, zdejmujemy tą warstwę za pomocą szczypiec, starając ję przy tym jak najmniej ją uszkodzić - będzie nam potrzebna.
rys4 elektronika praktyczna. Zdejmowanie wierzchniej warstwy

Zdjęte tworzywo powinno być w stanie jak na fotografii. należy zwrócić uwagę na zaznaczone szczegóły, określają one miejsce osadzenia metalowej tulei wtyczki.
rys5 elektronika praktyczna. Wygląd wtyczki po zdjęciu zewnętrznego tworzywa.

Teraz musimy ustalić gdzie przylutować który przewód najpierw obejrzyjmy, i narysujemy.

 rys6 elektronika praktyczna. Widok punktów lutowniczych

Oglądając punkty lutownicze zauważymy że mimo iż jest ich sześć, dwa z nich nie były lutowane. narysujmy sobie więc układ poszczególnych punktów i te dwa nie lutowane (zielone strzałki) wykreślimy.

. rys7 elektronika praktyczna.Schemat

 Teraz delikatnie usuwamy tworzywo. odsłaniając kolor izolacji przewodu, określając do którego otworu po urwanej części wtyczki prowadzi.
 rys8 elektronika praktyczna. Odkryty przewód.

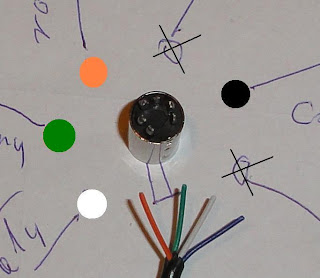

Po odsłonięciu przewodu i rozpoznaniu miejsca do którego jest doprowadzony, dopasowujemy część wtyczki z metalową tuleją od otworków w pozostałym tworzywie na kablu. Określamy w ten sposób dokładnie do którego punktu lutowniczego jest doprowadzony odsłonięty przez nas przewód. Jego lokalizację i kolor nanosimy na rysunku który wcześniej sobie przygotowaliśmy.

rys9 elektronika praktyczna.Dopasowanie wtyczki.

Postępujemy w ten sposób do momentu aż poznamy miejsce lutowania poszczególnych przewodów i zaznaczymy to na naszym schemacie.
rys10 elektronika praktyczna.Dalszy etap lokalizacji przewodów.

Kiedy mamy już wszystkie przewody rozpoznane i przygotowany schemat obcinamy zbędną część z pozostałością wtyczki.
rys11 elektronika praktyczna.Obcięta pozostałość wtyczki

Przygotowanie przewodu do lutowania:
rys12 elektronika praktyczna.

 rys13 elektronika praktyczna. Odizolowanie przewodów.

rys14 elektronika praktyczna. Pobielenie cyną.

rys15 elektronika praktyczna. przylutowanie przewodów w odpowiednie miejsca.

Po wykonaniu tej czynności i sprawdzeniu jakości i poprawności lutowania, jeszcze raz sprawdzamy czy nie zamieniliśmy kolejności przewodów. Teraz podłączamy klawiaturę do komputera uruchamiamy komputer i jeśli klawiatura działa poprawnie, wyłączamy komputer. Odłączamy klawiaturę. Zostało nam już tylko założyć na wtyczkę zdjętą wcześniej osłonę, zwracając uwagę na punkty osadzenia w niej metalowej części. przy tej czynności przyda się trochę zręczności :). Trzeba wypełnić wnętrze osłony najlepiej klejem z glutownicy (lub silikonem- raczej nie wskazane) i do puki klej jest jeszcze plastyczny zacisnąć osłonę za pomocą taśmy izolacyjnej. Jak komuś przeszkadza widok zawiniętej na zewnątrz wtyczki taśma, to można ją zdjąć po ostygnięciu kleju. Jednak osłona może się rozłazić więc dodatkowo, można użyć kleju cyjanoakrylowego (np. kropelka, czy superglue).
rys16 elektronika praktyczna. Klawiatura z naprawioną wtyczką

To wszystko na dzisiaj w elektronice praktycznej. Zapraszam ponownie.
